Supply dan Return Air Grille: Pengertian, Fungsi, dan Tips Pemasangan

Supply dan Return Air Grille merupakan bagian penting dalam sistem HVAC (Heating, Ventilation, and Air Conditioning). Sistem ini tidak hanya mendinginkan atau memanaskan udara. Lebih dari itu, sistem juga mengatur distribusi udara ke dalam ruangan dan mengembalikannya ke sistem agar kondisi ruang tetap nyaman. Salah satu komponen yang berperan pada proses tersebut adalah air grille.

Air grille adalah kisi-kisi pada dinding atau plafon yang menghubungkan ruangan dengan sistem ducting. Meskipun bentuknya sederhana, pemilihan yang tepat menjadi penting agar sistem HVAC dapat berfungsi secara optimal.

Terdapat dua tipe air grille yang umum digunakan sebagai penutup saluran udara (ducting). Supply Air Grille (SAG) bertugas menyalurkan udara dari sistem HVAC ke ruangan, sedangkan Return Air Grille (RAG) bertugas sebagai jalur kembalinya udara dari ruangan menuju sistem.

Artikel ini membahas perbedaan supply dan return air grille, fungsi, serta beberapa hal yang perlu diperhatikan ketika menentukan lokasi pemasangan.

Apa Itu Supply Air Grille?

Supply Air Grille adalah komponen yang berperan menyalurkan udara dari sistem HVAC ke dalam ruangan. Komponen ini memiliki profil grille dengan bagian dalam berbentuk bulat dan bagian luar datar. Dengan desain tersebut aliran udara dapat tersebar secara merata untuk menjaga kenyamanan dan kestabilan suhu ruangan.

Sebelum udara keluar melalui Supply Air Grille, sistem HVAC akan mendinginkan, memanaskan, menyaring, atau mengondisikan udara sesuai kebutuhan. Kemudian udara disalurkan melalui grille menuju ruangan. Distribusi yang tepat dari sistem HVAC dapat memberikan kondisi lingkungan yang nyaman bagi penghuninya.

Fungsi Supply Air Grille

Secara umum, Supply Air Grille memiliki beberapa fungsi utama antara lain:

• Menyalurkan udara dari ducting ke dalam ruangan.
• Membantu mengarahkan pola aliran udara.
• Menjadi terminal akhir dari jaringan ducting supply.
• Menutup bukaan ducting agar terlihat lebih rapi.
• Mendukung distribusi udara sesuai kebutuhan desain HVAC.

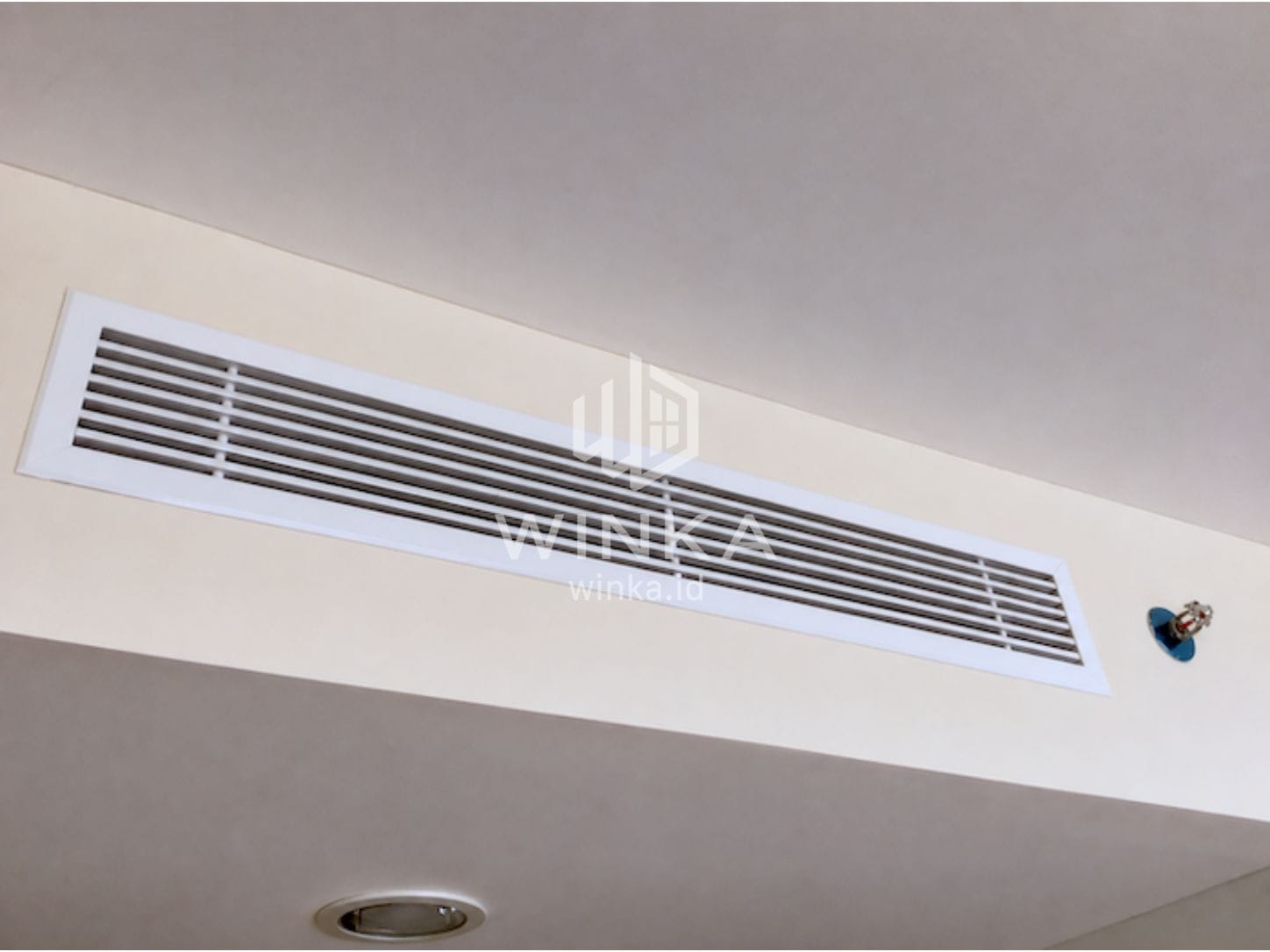

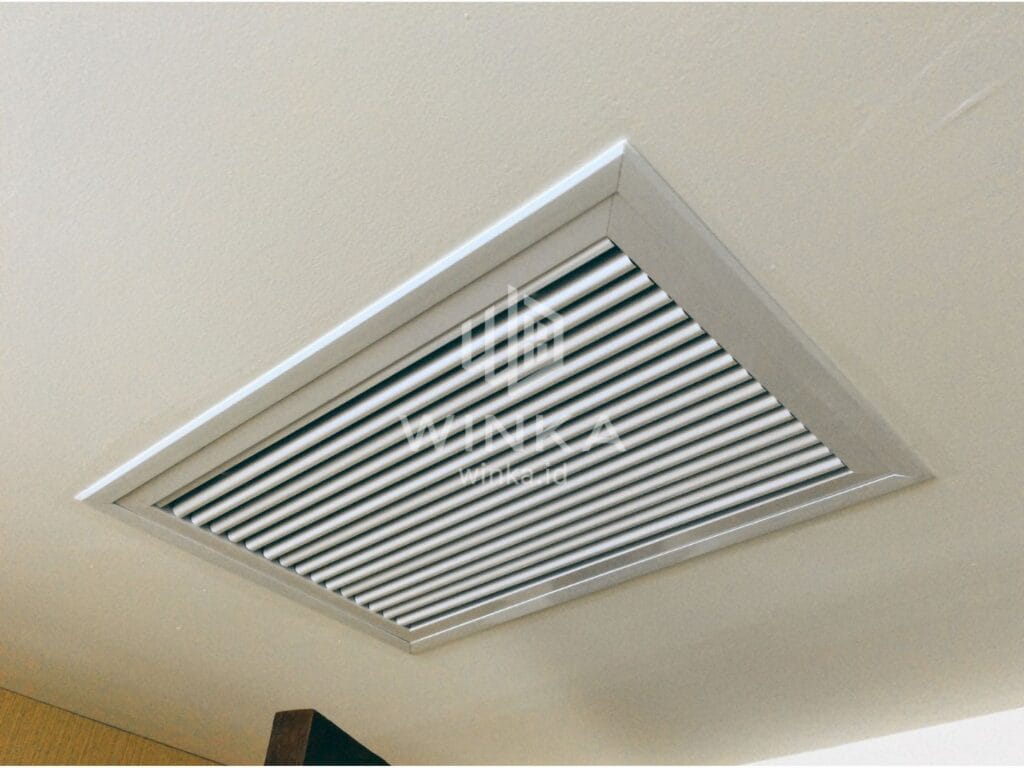

Apa Itu Return Air Grille?

Jika Supply Air Grille bertugas menyalurkan udara ke dalam ruangan, Return Air Grille berfungsi sebaliknya dengan menarik udara dari ruangan kembali menuju sistem HVAC. Komponen ini membantu menjaga sirkulasi udara dalam sistem dan mendukung keseimbangan aliran udara antara sisi supply dan return.

Area pemasangan yang tepat dapat menjadi faktor optimalnya distribusi udara pada sistem HVAC menuju ruangan. Sebagai contoh, Return Air Grille dapat menarik udara yang lebih hangat pada sistem yang dominan melakukan pendinginan jika dipasang di posisi lebih tinggi. Sebaliknya, konfigurasi tertentu pada sistem pemanasan dapat memanfaatkan return pada posisi lebih rendah.

Karena itu, Return Air Grille tidak selalu harus berada pada posisi yang sama dengan Supply Air Grille.

Fungsi Return Air Grille

Secara umum, return air grille memiliki beberapa fungsi penting antara lain:

• Mengembalikan udara dari ruangan menuju sistem HVAC.
• Membantu menjaga sirkulasi udara dalam sistem.
• Menjadi akses menuju return duct.
• Menjadi tempat pemasangan filter.
• Membantu menjaga keseimbangan aliran udara antara sisi supply dan return.

Tips Memasang Supply Dan Return Air Grille

Penempatan grille sebaiknya ditentukan sejak tahap pembuatan desain sistem HVAC. Dengan begitu, Anda dapat menyesuaikan lokasi grille dengan kebutuhan airflow, tata ruang, dan jalur ducting. Ada beberapa prinsip yang dapat menjadi pertimbangan, antara lain:

1. Pastikan Ukuran Grille Sesuai Kebutuhan Airflow

Gunakan kebutuhan airflow dan karakteristik terminal sebagai dasar ketika memilih ukuran grille. Jangan menentukan ukuran grille hanya berdasarkan ukuran plafon atau pertimbangan estetika. Jika ukurannya terlalu kecil, grille dapat meningkatkan kecepatan udara, pressure drop, dan potensi kebisingan.

2. Hindari Supply Dan Return Terlalu Dekat

Hindari menempatkan supply dan return terlalu berdekatan. Posisi supply dan return yang terlalu dekat memungkinkan terjadinya short-circuiting, yaitu kondisi ketika sebagian udara supply langsung masuk kembali ke return sebelum mendistribusikan udara secara efektif ke dalam ruangan.

3. Pertimbangkan Posisi Supply Terhadap Area Yang Membutuhkan Conditioning

Umumnya penempatan supply berada pada plafon atau dinding bagian atas jika desain sistem dan kondisi ruang mendukung. Posisi tersebut dapat membantu udara menyebar sebelum sistem menariknya kembali melalui return.

4. Pastikan Jalur Return Tidak Terhambat

Return Air Grille membutuhkan jalur udara menuju sistem. Hindari penempatan furnitur seperti lemari atau benda lain tepat di depan return grille karena dapat menghambat aliran udara.

5. Pertimbangkan Kenyamanan Dan Kebisingan

Tentukan ukuran grille berdasarkan kebutuhan airflow di dalam ruangan. Selain itu, kecepatan udara dan karakteristik terminal juga perlu jadi pertimbangan karena berkaitan dengan tingkat kebisingan.

6. Sesuaikan Dengan Desain Interior

Setelah memenuhi aspek teknis, Anda dapat menyesuaikan desain grille dengan interior ruangan. Material, warna finishing, bentuk frame, ukuran, dan konfigurasi bilah dapat dipilih agar grille tidak terlihat mengganggu tampilan ruangan.

Winka memproduksi Air Grille menggunakan material aluminium yang kuat dan anti karat serta pengecatan powder coating untuk warna yang elegan. Kami menyediakan banyak pilihan warna dan ukuran yang dapat menyesuaikan berbagai konsep interior.

Kesimpulan

Pada dasarnya, Supply Air Grille dan Return Air Grille merupakan dua komponen yang memiliki fungsi berbeda tetapi bekerja dalam satu sistem distribusi udara.

Supply Air Grille berfungsi menyalurkan udara dari sistem HVAC ke dalam ruangan, sedangkan Return Air Grille menyediakan jalur bagi udara dari ruangan untuk kembali menuju sistem.

Saat memilih air grille, Anda perlu mempertimbangkan kebutuhan airflow, lokasi pemasangan, kecepatan udara, kebisingan, karakteristik ducting, dan pola distribusi udara.

Karena itu, ukuran dan posisi grille sebaiknya dilakukan bersama perencanaan sistem HVAC secara keseluruhan.

Dengan pemilihan dan pemasangan yang tepat, Air Grille tidak hanya berfungsi sebagai penutup saluran udara (ducting), tetapi juga menjadi bagian penting dari sistem distribusi udara yang nyaman dan efisien.

Butuh Air Grille untuk proyek HVAC? Hubungi tim WINKA untuk mendapatkan penawaran terbaik sesuai dengan kebutuhan proyek Anda!
